智能热量表

计量温控一体化

  • 发布时间:2017-05-09 09:16
  • 随着供热计量的深入及国家节能政策的推广,实现分户计量及调控对于推进热计量的改革具有重要的作用和意义。计量是实现调控的必要手段,是推行热价改革的基础和节能的依据,通
  • 在线咨询
        随着供热计量的深入及国家节能政策的推广,实现分户计量及调控对于推进热计量的改革具有重要的作用和意义。计量是实现调控的必要手段,是推行热价改革的基础和节能的依据,通过控制,用户的利益得到了保证,这一切都需要一个平台来提供支持,供热计量及温控一体化平台就在这个背景下诞生,用户及供热单位能够通过这个平台及时了解用热及供热情况,做到对家庭的供暖及热网及时进行调控,达到节能降耗的目的;并且通过数据的监测,为管理的合理优化运行提供重要的依据。
        热量表温控一体化热计量系统是一种集按热量表分户热计量和智能室温调控技术于一体的热计量节能系统方案。
        该系统采用户用热量表计量用户的采暖耗热量,用户室内安装室温调控装置,用户根据采暖需要调节供暖室温,采暖控制阀采用通断方式控制室温平衡,实现用户用热计量与节能于一体。
        该系统采用户用热量表直接计量用户耗热量,避免了热量分摊法、热量分配法带来的不透明性,避免了管理部门与用户的纠纷,给依法管理提供了依据,结合公平合理的收费政策,使供热计量与节能管理达到了和谐统一。
        该系统适用于室内供暖系统应为共用立管为双管制的分户独立供暖系统,既可应用于新建集中供热住宅的分户热计量,也可应用于既有建筑供热住宅的热计量节能改造。既适用于散热器采暖系统,也适用地板采暖系统。既适用于集中供热系统,也适用于中央空调系统。

  热量表温控一体化热计量系统的工作原理是:采暖用户热力入口处安装户用热量表,计量采暖用户的实际耗热量;在采暖用户室内安装室温控制器调节采暖室温,在用户的热力入口安装控制阀控制供热通断时间达到控制室温平衡,实现用热节能目的。
        其核心是采用户用热量表法计量用户耗热量,采用室温控制技术调节用户用热,从而实现供热计量与节能的统一。

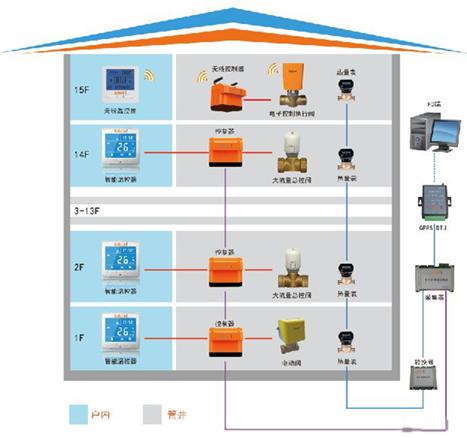

       系统组成:计量温控一体化由以下几部分组成:室温温控器(无线或有线)、远传阀门(有线或无线)、数据采集计算器(有线或无线)、户用热量表、计量温控一体化管理系统几大部分组成。
        室温控制器与远传电动阀门通常采用无线470MHz频段通讯;阀门控制器与终端服务器采用MBUS+GPRS进行通信,实现远程抄取用户家庭温度,热量,远程控制用户阀门开关等功能。
1.平台的组成架构
建设系统平台的目的就是将分散用户的数据统一采集至每个供热单位的数据中心,然后解析存储,并处理成可用的数据,为决策者提供依据。
整个平台分为三级:企业级数据平台、市级数据平台、省级数据平台,系统架构图如下所示:
系统平台建设硬件设备需要服务器甚至服务器集群,网络设备及宽带接入等,硬件设备的选型要参照以下几个重点方面:整体用户热表数量的负载情况、每日的集抄数据频繁度、数据的总体处理能力、日后的负载扩充能力进行选择。
各功能模块的作用如下:负责将分散用户数据采集至服务器的采集软件、负责用于接收供热企业数据的服务器端数据处理软件、用于数据分析和共享的网络发布软件、用户使用移动设备访问的远程访问模块、用于网络支付的收费模块。随着集抄规模和数据量的增大,还将会采用云计算来处理大量的数据,将供热的数据处理和监管上升更高的水准!
2.供热计量平台实现的功能
供热计量及温控一体化平台具有以下几大功能:
供热计量平台除了服务器等硬件设施外,主要是软件部分的实现,下面将计量平台中的几个模块的实现描述如下:
2.1数据采集软件的实现
根据底层硬件的选择不同,目前主要有集中器采集模式(无存储功能,每路的挂接表采集需要轮询),采集器采集模式(有存储功能,可实现历史数据的补录,直接从采集器采集数据提高了效率)。组网方式方面,现场设备采用m-bus总线连接,往数据中心传输目前主流是2G/3GGPRS无线通讯,串口服务器方式的网络传输,随着网络的发展以及考虑现场施工的简易性,现场设备逐步开始使用zigbee方式,往数据中心传输借助wifi网络。
2.2服务器端数据处理软件
对于企业级平台数据处理只是下面挂接的供热计量产品量,但是对于市级平台、省级平台则会有大批量的数据,并且数据会并发到达,这时候需要考虑异步接受数据,多线程处理数据,并且考虑用缓存技术,否则大批量数据到达后很可能会丢失。
2.3移动终端设备的访问模块
采用tcp/ip协议的服务器端、客户端模式,每个移动终端作为客户端并在智能终端上安装手机软件访问供热平台,系统平台接受到指令后去控制底层设备或返回用户想要的数据,操作简单适合现在用户的使用习惯。
2.4.网络发布和分析软件
此软件主要是为了数据共享,将数据库中的数据通过网页的形式展示给用户,供热企业,监管部门。软件的功能主要有侧重于对各个供热区域的分析及对比功能,有侧重于对各个供热单位分析及对比的功能,有侧重于社区,楼,用户的汇总分析,也有只针对某个用户的单点分析,还有侧重于天,月的使用明细分析,体现每个季度的用户渐进式用热分析等等,同时结合图形、图表一起展示更加形象直观。
2.5.供热收费软件:目前虽然还没有正式收费,但这个模块在目前试收费的情况下也是需要的,将来正式收费后需要考虑使用中间件或第三方网络支付平台进行开发。让供热单位的收费便捷、节省人力,同时也能方便供热用户。
3.平台的作用及意义
供热计量及温控一体化平台建成后,会在以下几个方面发挥重要的作用:
3.1为政府主管部门提供决策依据,规范市场,加强监督
近几年随着供热计量的改革推进,一系列的政策不断出台,并加大了供热产品质量检测,抽检及质保年限,而这个平台为决策者提供了重要的依据,不仅能够促使供热单位的供热质量和服务升高到一个新的高度,更重要的是能够促成更好供热政策的出台,对提高供热单位及用户的积极性、减少户企纠纷起到了非常好的作用。
数据是一切工作的依据,有了系统平台,政府通过系统平台能真正监督供热运行情况,才能通过数据分析出真实的供热运行情况和节能情况,并根据实际数据制定下一步的政策,引导供热朝着更加健康有序的方向发展。
3.2提高供热单位的管理水平,解放生产力
通过平台,供热单位可以实时监测热网的运行情况,及时预测网络故障,调整负荷分配,减少了人工成本,降低了故障率,可以促使热能的有效利用,节约能源,提高效率。
通过这个平台,对用户的收费实现动态管理,对不交费的用户可以远程关断供热,减少现场处理的纷争,提高企业的管理水平。
3.3促进供暖及家居的智能化发展
依据这个平台的数据,供热企业可以实现热网及用户供热的智能化发展:供热计量的控制体现在两个方面,一是供热部门的远程调控用户是否供热,主要是远程强制停止未交费用户的供热及检修时停止用户供热,主要是体现了供热公司和用户之间的一种供热关系。二是用户自己调控室温,可以利用室内的温控设备手动设定家庭的供热室温来自动调控阀门开度来调节室温。
随着人们生活水平的提高,智能家居已经逐步走进人们的生活,智能安防、智能灯光系统、智能音乐系统、智能窗帘系统等等已经开始在家庭生活中应用,随着物联网的发展,供热的智能化调节也将成为智能家居的一部分,用户可以用手机等智能终端随时遥控家里的供热室温,比如临时紧急出差,可以通过手机遥控降低供热室温,不但操作简单而且节省费用。下班前或回家的路上遥控提高家庭的供热温度,回到家中室温升高,极大的提高了生活的舒适度和生活质量,而供热智能化的调节必须依赖供热系统平台来实现,虽然只是技术的一个小创新,但是对于提高用户的生活水平和节约能源却起到了极大地作用。
