智能热量表

超声波热量表_预付费超声波热量表

  • 发布时间:2017-05-09 08:55
  • 超声波式热量表采用超声波式流量计的热量表的统称。它是利用超声波在流动的流体中传播时,顺水流传播速度与逆水流传 播速度差计算流体的流速,从而计算出流体流量。对介质无特
  • 在线咨询
       超声波式热量表采用超声波式流量计的热量表的统称。它是利用超声波在流动的流体中传播时,顺水流传播速度与逆水流传 播速度差计算流体的流速,从而计算出流体流量。对介质无特殊要求;流量测量的准确度不受被测流体温度、压力、密度等参数的影响。超声波热量表有两种形式,一种是直射式也叫对射式,工作原理是:超声波换能器直接发射和接收信号确定流量。另一种是反射式也叫对流式,工作原理是超声波换能器通过反射板平面的反射速度确定流量。
◆ 超声波热量表的原理及主要用途
  1、原理及组成:
  该仪表主要由配对温度传感器、流量传感器和计算器组成。配对温度传感器测量进水与回水的温度,流量传感器通过时间差测量流经管道的热水的体积,此两项数据被采集后送至积分计算仪,计算出所使用的热量,并最示出来。
  2、主要用途:
  主要用于计量以水为媒介的热交换系统释放或吸收的热量,用于采暖供热或中央空调(提前向厂方说明)计冷系统,也可用于冷、热联供系统等计量
详细介绍:
◆ 产品特点
◇ 自主生产的换能器全部3MPA耐压测试,保证了流量测量的高准确度和稳定度
◇  无任何机械运动,无磨损,不受恶劣水质影响,维护费用低
◇  低始动流量,可水平安装或竖直安装
◇  计算器表头可水平0-360°,竖直0-90°任意调整视角,方便读数
◇ MBUS输出和RS485总线输出接口,并配有红外线感应可以用手抄器抄表可 实现数据远传、集中控制
◇  自动错误诊断功能,在非正常状态下,有错误信息提示功能,确保安全准确运行
◇  电池寿命6年以上
◇  冷热两用(采暖、制冷均可计量),进回水管道任选安装,便于施工

  公称通径   DN15 DN20 DN25 DN32   DN40
连接方式                       螺纹连接
最小流量( m3/h ) 0.03 0.05 0.07 0.12   0.20
常用流量( m3/h )   1.5    2.5 3.5   6.0   10.0
最大流量( m3/h )   3.0    5.0   7.0  12.0 20.0
 工作电源             电池为3.6V/4Ah
电池使用寿命 ≥6年
准确度等级                    2级
压力损失                 ≤0.025MPa
工作压力                 ≤1.6MPa
冷热使用范围                    热
防护等级                    IP65
允许温度范围                  4℃~95℃
允许温差范围                  3℃~70℃
环境等级                     A类
安装方式                   水平或垂直
温度传感器                   PT1000
显示器                    8位
数据存储 最近24个月的月结算数据,最近30日的日累积数据
通讯接口 光电接口和M-BUS(可选)
声速修正功能      有

 公称通径 DN50 DN65 DN80 DN100 DN125 DN150 DN200
连接方式(法兰) 4-M16        8-M16 8-M20 12-M20
     标准PN1.0MPa 法兰/标准PN1.6 MPa 法兰
最小流量( m3/h ) 0.6 1.0 1.6 2.4 4.0 6.0 10.00
常用流量( m3/h ) 15 25 40 60 100 150 250
最大流量( m3/h ) 30 50 80 120 200 300 500
 工作电源          双电池供电 ,每节电池为3.6V/4Ah
电池使用寿命 ≥6年
准确度等级                    2级
压力损失                 ≤0.025MPa
工作压力                 ≤1.6MPa
冷热使用范围                    热
防护等级                    IP65
允许温度范围                  4℃~95℃
允许温差范围                  3℃~70℃
环境等级                     A类
安装方式                   水平或垂直
温度传感器                   PT1000
显示器                    8位
数据存储 最近24个月的月结算数据,最近558日的日累积数据
通讯接口 光电接口和M-BUS
声速修正功能      有
压力测量准确度 1.0级( ±1.0% )
压力传感器范围  0MPa ~2.5MPa

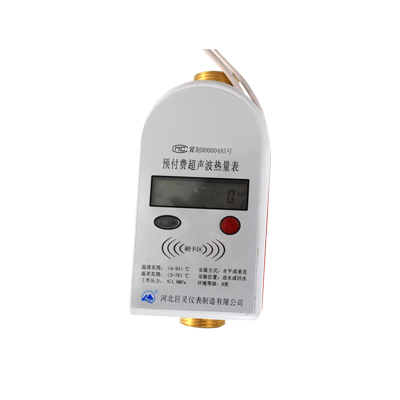

◆预付费超声波热量表是在超声波热量表基础上加上阀门控制和读卡模块,以实现非接触式ic卡热能表的自动收费功能。用户到管理部门交费后,管理部门将所购热量值写入非接触式ic卡中,用户把卡中数据输入表中后,表自动开阀供热,当购买量用完后,表自动关阀停热,从而避免收费纠纷和上门抄表。
◆功能和特点
1、流量计计量无机械齿轮,无磁传感器,耐磨、耐腐蚀、防攻击。
2、电压低或受到攻击破坏时自动关阀报警。
3、温度传感器断路、短路时自动关阀报警。
4、剩余热量低时报警。
5、专用加密算法,保密性好。
6、一户一卡,并可配套为一卡通系统。


产品名称 公称口径 长L 连接螺纹
DN(mm) mm D
预付费超声波热量表 20 192 G1B
25 225 G1-1/4B
32 265 G1-1/2B
40 300 G2B
更大口径预付费超声波热量表需要订制
